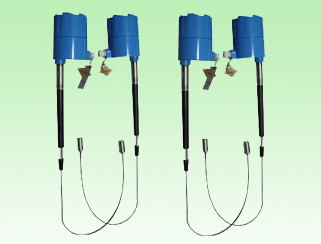

名稱：射頻導納物位開關
基本原理:
射頻導納物位開關是電容式物位開關的換代產品，解決了物料粘附問題，相比其它同類產品具有更高的系統穩定性。即使在極端惡劣的現場條件下，也能可靠工作，而不受掛料、溫度、壓力、材料密度、濕度、甚至物料化學特性變化的影響。
測量原理：
射頻導納物位儀表是一種從電容式物位測量技術發展起來的，防掛料、更可靠、更準確、適用性更廣的物位控制技術，射頻導納中的導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、電感性成分綜合而成。而射頻即發射高頻無線電波，所以射頻導納物位控制技術是通過用高頻無線電波測量被測介質導納來實現物位測量。射頻導納技術與電容式技術最重要的區別在于測量量的多樣化和三電極技術。射頻導納測量量的多樣化在于不止是測電容量，還有電阻和電感量，是測量更加準確。三電極技術包括電子單元和傳感器，在測量電極和地極之間加入屏蔽電極，將測量電極保護起來，不受掛料影響。
基本參數：
供 電： 220VAC±50VAC 50/60HZ(標準) 或24VDC±5VDC (可選)
輸 出： DPDT繼電器(雙刀雙擲)
輸出容量： 220VAC 5A
環境溫度： -40°C～70°C
響應時間： < 0.5s
延 時： 1～50s(可選)
分 辨 率： < 0.5PF
火花防護： 內置火花防護電路
產品選型
|
型號 |
溫度壓力 |
標準長度 |
最大長度 |
傳感器外型 |
安裝尺寸NPT |
應用 |
|
S1 |
120℃/1.5MPa |
450mm |
桿式1.5m 纜式6m |
直徑：8mm
三極桿式/纜式 |
3/4'' |
常溫常壓一般應用液體、漿體、顆粒 |
|
S2 |
230℃/1.5MPa |
450mm |
桿式1.5m纜式6m |
直徑：8mm
三極桿式/纜式 |
3/4''
1'' |
中溫中壓一般應用液體、漿體、顆粒 |
|
S3 |
800℃/常壓25℃/5MPa |
450mm |
桿式1.5m纜式5m |
直徑：8mm
三極桿式/纜式 |
1'' |
高溫超高溫應用只有分體安裝形式 |
|
S4 |
80℃/常壓 |
450mm |
|
200mmx200mm
三極板式 |
|
堵煤強沖擊只有分體安裝形式 |
|
S5 |
230℃/1MPa |
450mm |
450mm |
直徑：20mm
三極桿式 |
1-1/2'' |
低料位加重型強沖擊只有分體安裝形式 |
|
S6 |
800℃/3MPa |
450mm |
1.5m |
直徑：14mm
兩極桿式 |
3/4'' |
酸堿強腐蝕法蘭安裝 |
型號：RL-XXX-S1-X-X
典型應用：液體、漿體、顆粒
溫度壓力：120℃/1.5Mpa
安裝形式：3/4”NPT
傳感器材質：304SS/環氧樹脂 |
 |
型號：RL-XXX-S2-X-X
典型應用：液體、漿體、顆粒
溫度壓力：230℃/1.5Mpa
安裝形式：3/4”NPT（1”NPT可選）
傳感器材質：304SS/PPS |
 |
型號：RL-XXX-S3-X-X
典型應用：高溫超高溫應用
溫度壓力：800℃/常壓 25℃/5 Mpa
安裝形式：1 1/4”NPT
傳感器材質：304SS/陶瓷 |
 |
型號：RL-XXX-S4-X-X
典型應用：槽中顆粒的堵塞檢測
溫度壓力：80℃/常壓
安裝形式：分體安裝
傳感器材質：304SS/聚酰胺樹脂 |
 |
型號：SA100-XXX-S5-X-X
典型應用：物料強沖擊場合
溫度壓力：120℃/1.5MPa
安裝形式：分體安裝
傳感器材質：304SS/環氧樹脂 |
 |
型號：SA100-XXX-S6-X-X
典型應用：腐蝕性液體
溫度壓力：230℃/3.5MPa
安裝形式：整體安裝
傳感器材質：304SS/TFE |
 |

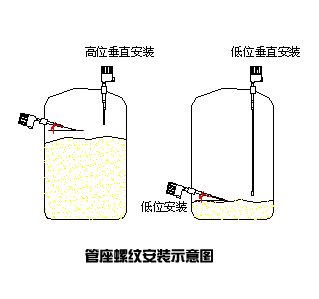

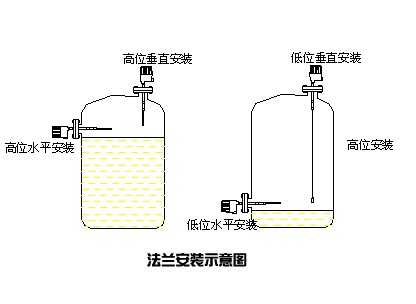

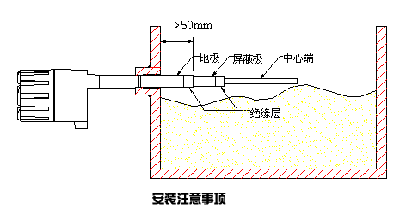

安裝示意圖
|
